Камера для рыбалки своими руками
Загорелся я идеей собрать камеру для подледной рыбалки. Рыбак я не заядлый, но как выкраиваются свободные выходные, гоняю зимой на лед, очень интересно посмотреть как ведет себя рыба и есть ли она вообще)). Насмотрелся разных видосиков на ютубе как и где всё приобрести, все утверждали, что когда собираешь сам можно добиться хорошего качества подбирая линзу, матрицу и конечно все всё заказывали с Алиэкспресс.
Началась, как потом оказалось, эта головная боль у меня с конца ноября. Были заказаны:
Матрица 2MP SONY 1080. 8 "IMX307 + NVP2441H с линзой 2,8 — 1162р.
s.click.aliexpress.com/e/cC3vyKH4
Светодиодный подводный фонарь для Go Pro (офигенный фонарик, я с ним и паяю и что только не делаю, единственный минус — на полной яркости хватает на 2 — 2,5 часа) — 1518 р.
s.click.aliexpress.com/e/cjwufxM
Ремень для крепления фонаря на голову — 166 р.
s.click.aliexpress.com/e/gGi5zuW
Соединительные адаптеры для Go Pro — 45 р.
s.click.aliexpress.com/e/xLRwmhk
Провод 15 метров 4-х жильный чтобы была возможность отключать ИК подсветку — 739 р.
s.click.aliexpress.com/e/bhcUOix0
Монитор 7 дюймов с козырьком от солнца — 2317 р.
Продавец UUUDrone Store ещё тот жулик, не советую вообще что то приобретать в его магазине.
s.click.aliexpress.com/e/bXY1jsKO
s.click.aliexpress.com/e/kwbfJOE
Аккумулятор литий-ионный 12В 6800 мАч — 1290 р.
s.click.aliexpress.com/e/c6RqvTny
Ну вот, комплектующие были заказаны, оставалось томительное ожидание. Всё пришло в разное время и последяя посылка аж в середине Января. Всё пришло целое кроме монитора. Продавец плохо его упаковал, ну вот скажите, а я то тут причём. Почему из за плохой упаковки страдают покупатели и потом догоняют свои деньги через всякие споры, а китайцы тоже хитрые, могут потом вообще идти в отказ или перестать отвечать?!
Открыл я спор и так как был сильно расстроен указал полную сумму возврата, а зря, надо было указать половину, чтобы хватило на матрицу к нему. Служба защиты покупателя частенько обязывают продавца вернуть половину стоимости при поврежденном товаре, если конечно покупатель её попросил. Спор длился 3 месяца. Продавец оказался полное ОВНО. Утверждал что его повредил я, и что он не виноват, потом вовсе перестал отвечать. В итоге мне присудили 3$ и на этом всё кончилось. Но самое интересное что сейчас уже заканчивается май 2019 и деньги на карту так и не пришли.
Начались у меня поиски матрицы на этот несчасный монитор. Нашел, но до прихода сомневался, что он подойдет.
s.click.aliexpress.com/e/SZd48Kq — 873 р.
Матрица пришла хорошо упакована, в отличии от монитора. По размерам и шлейфу встала как родная.
Началась сборка:

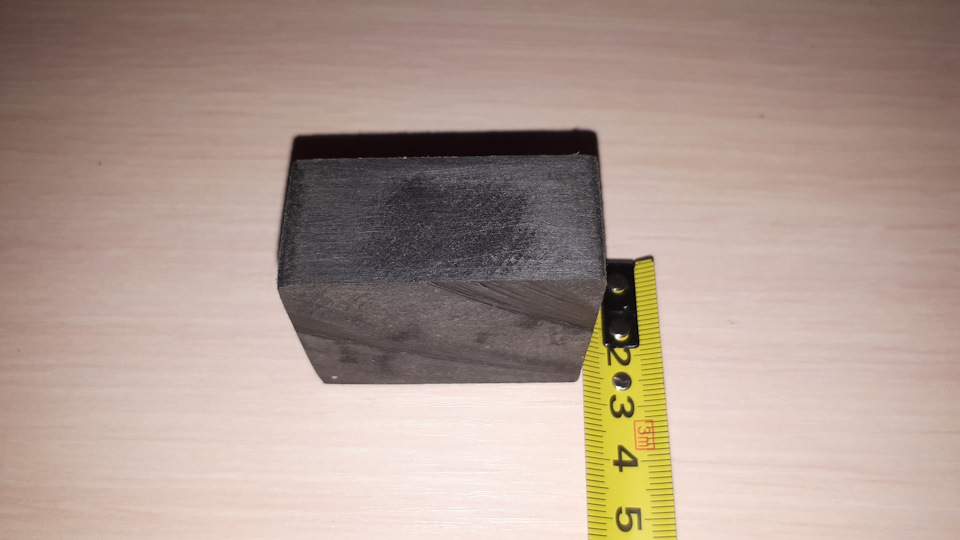

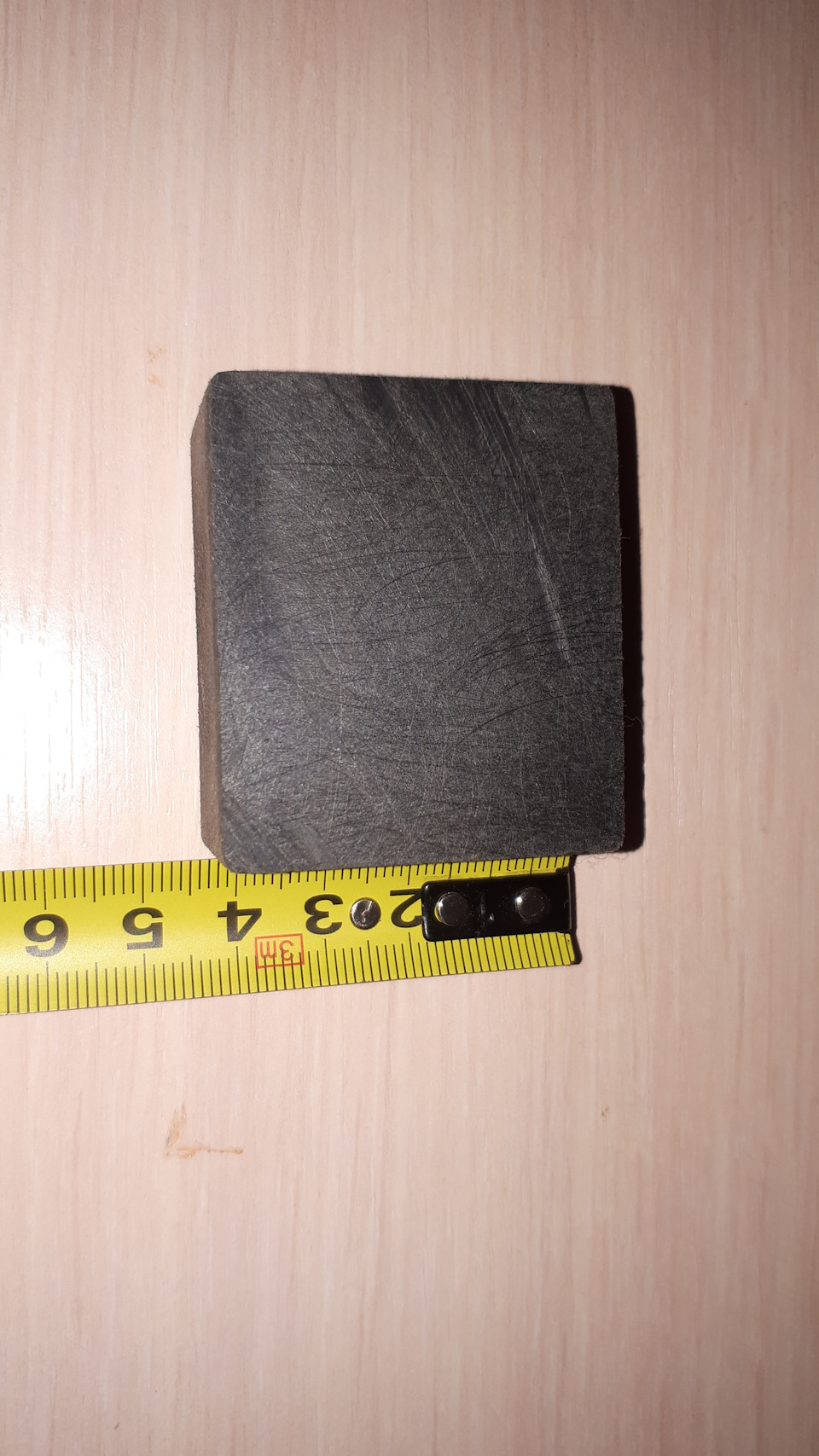

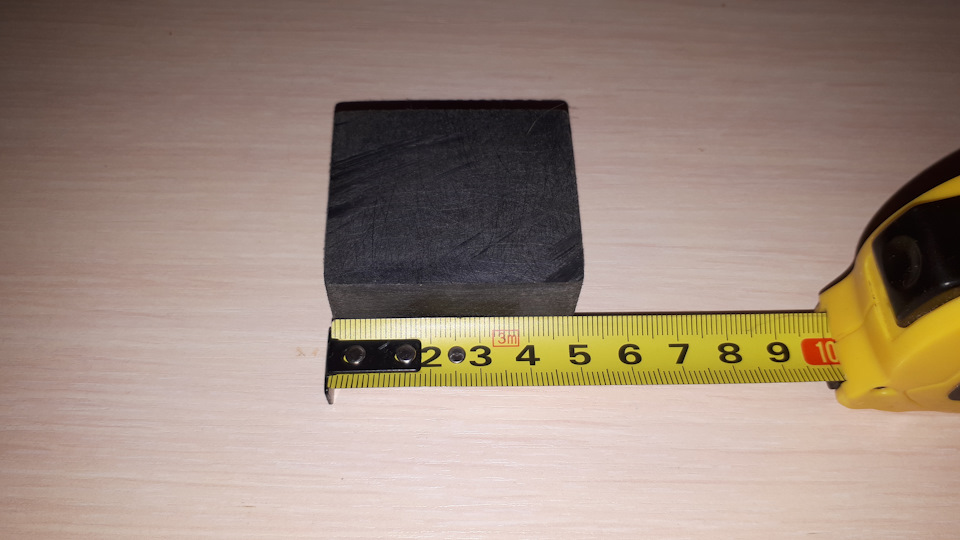

На работе из какого то пластика изготовил проставку для намотки провода
Размер взял произвольный, на глаз. Материал можно применить любой, главное чтобы влагостойкий.
Далее разбираем аккумулятор
Решил разместить аккумулятор горизонтально, разместил проставку посеридине корпуса аккумулятора и просверлил насквозь.

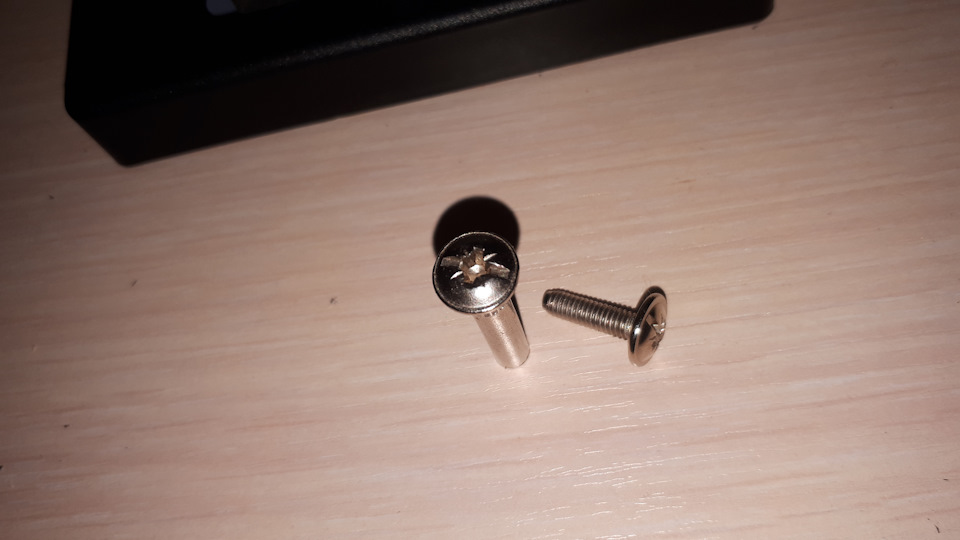

Диаметр сверла не помню, он соответсвует диаметру стяжного винта.
Делал я всё не торопясь, была рабочая неделя и уделял всего несколько часов по вечерам.

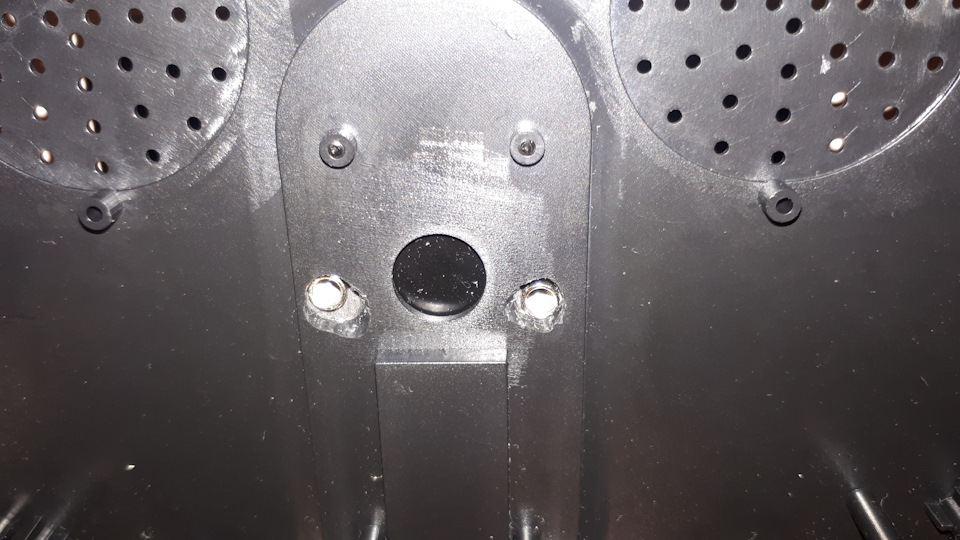

Теперь разбираем монитор (у меня уже был разобран, для поиска подходящей матрицы). Также ищем середину и сверлим, но так получилось, что я вернул сверла и шуруповерт хозяину и пришлось делать отверстия ножом. Чтобы не вымерять где должны находится отверстия, мажем вокруг торчащих винтов каким нибудь кремом и прикладываем к задней крышке монитора. Крем отпечатает, где необходимо сверлить. Не стал я садить проставку на поксипол и саморезы, как смотрел в интернете, мне показалось это ненадежно.
Теперь с камерой:

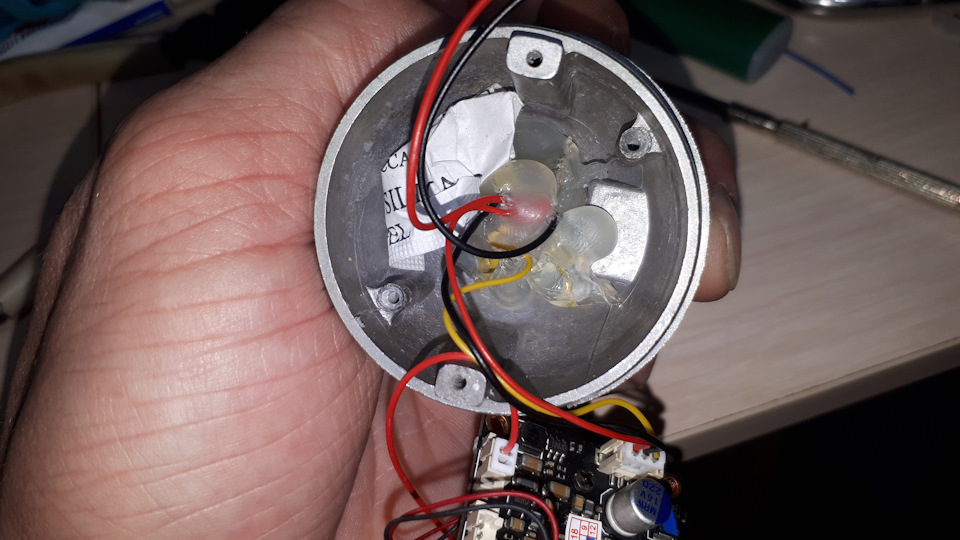

Хоть я и собирал камеру, продавец мне написал что соберет всё в корпус и отправит одной посылкой. Отрезаем провод с джойстиком и всё раскручиваем.

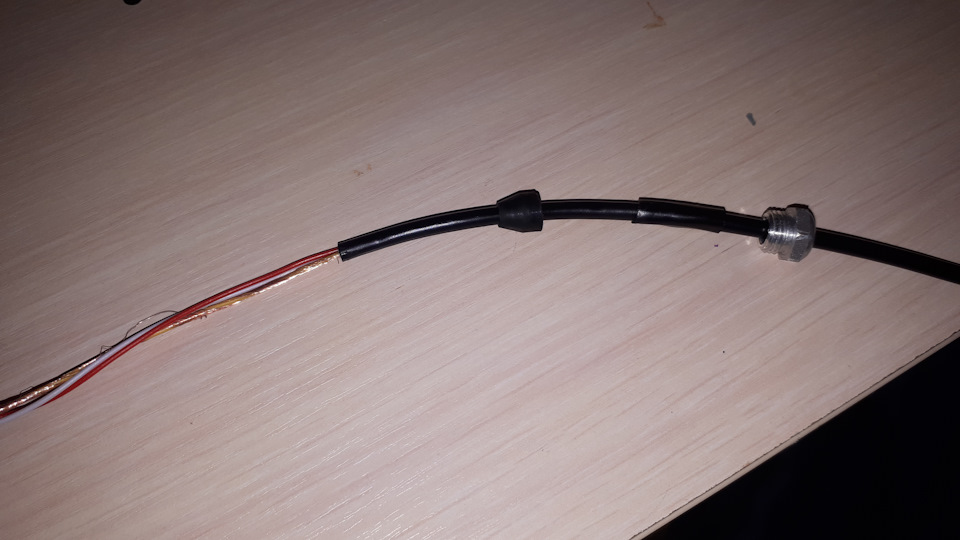

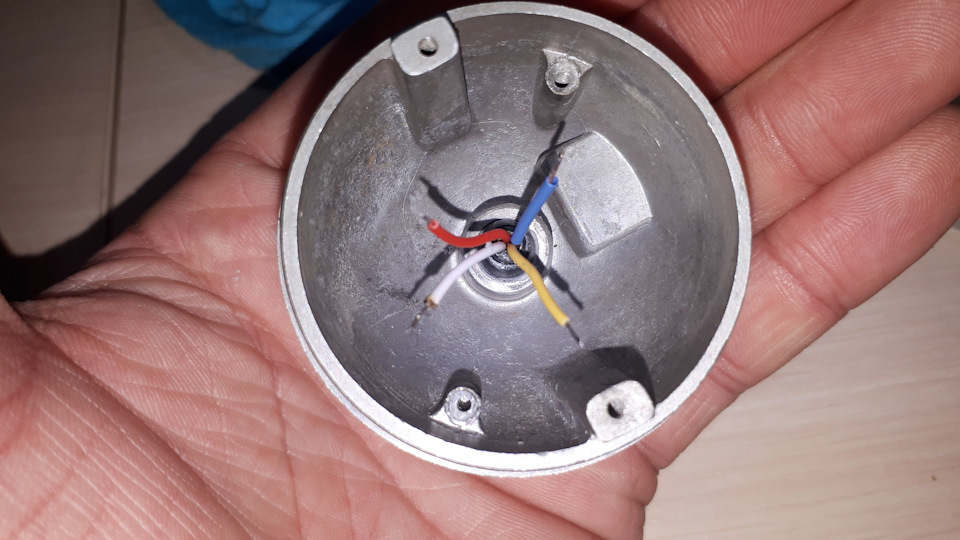

От 15 метрого провода отрезаем штекера, одеваем гайку, кембрик (я взял кусочек изоляции от провода с джойстиком), резиновый конус. После этого снимаем изоляцию.

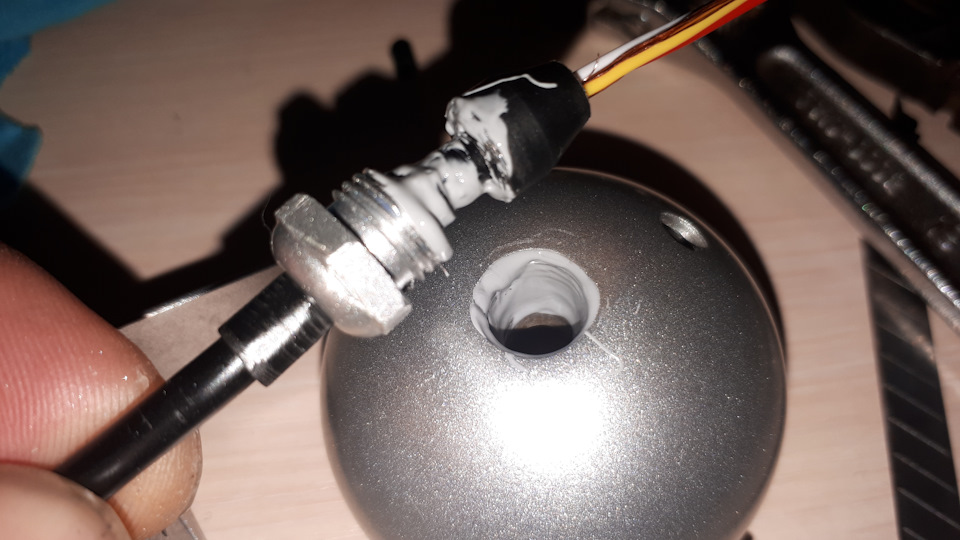

Далее спаиваем провода и изолируем термоусадкой.
Перед тем как всё собрать я снял стекло, промазал герметиком и собрал обратно. У меня была версия корпуса где стекло прижимает гайка с резьбой, откручивал ее маленькими круглогубцами. Большинство фотографий к сожалению не могу найти на телефоне, хотя вроде перемещал их в отдельную папку.
"
