Походная добротная печь из нержавейки: как сделать самому
Прошлой зимой стал активно интересоваться универсальной палаткой с дровяной печью для зимних выездов и мобильной бани летом. Ранее были попытки постройки бань в лесу из полиэтилена и ведер с камнями — всем понравилось, но хотелось более универсального варианта. Изучив рынок понял, что удовольствие не из дешевых и придется вложиться. Универсальная палатка под печь стоит от 15т.р., печь от 7т.р. за самую маленькую. Стал смотреть авито на предмет продажи мобибы — и было найдено выгодное предложение за 10т.р. — палатка, требующая ремонта (прилегла на дымоход) и печь медиана из нержавеющей стали. Покупал удаленно, со слов продавца — все хорошо, только дыру подлатать. Решено — берем. По приезду оказалось что крыша палатки светится от упавших угольков, а печь — это вообще нечто. Печь медиана представляет собой топочную камеру из нержавейки толщиной 0,8мм и экрана вокруг, чтобы всех сидевших вокруг не жарило инфракрасным теплом от раскаленной докрасна печи. Со стороны на фотографиях печь смотрелась очень неплохо, а распаковав все в гараже при детальном рассмотрении оказалось что вся красота — в наружном кожухе, а топочная камера вся покорежена от камней, дымоход на печи еле держится. Решил снять экран для более детального рассмотрения — а топка вся прогорела по углам — везде дыры и металл в радиусе 10 сантиметров от углов пробивался отверткой — сплошная труха. Понял, что продавец на авито меня, мягко говоря, налюбил, продав утиль. Скинул фото и свои недовольства молчок. Ну да ладно. Подлатал палатку, стал думать дальше что делать. Новую печь с фольги — нержавейки 0,8мм покупать не хотелось. Нужен был хороший, добротный вариант. Так и пришла идея новую топку сварить из нержавеющей стали 1.5мм, а кожух оставить старый. Снял размеры с трупа, начертил все в автокаде, отдал на лазерную резку и гибку. Изучив рынок по аргонной сварке решил что варить нужно самому, иначе печка выйдет золотой. Закупил электродов по нержавейке и сварил печь медиану, но из нормального металла. С этой печью я отъездил несколько выездов зимой и лето 2020. Так выглядела палатка, и печь внутри в режиме бани:
Летом однослойная палатка довольно неплохо держала тепло (кратковременно можно было хорошо поддать пару), а зимой главное было постоянно подкидывать дров. При активной топке, когда металл раскаляется докрасна стало ясно видно застойный зоны в задней части печи, в которые плохо поступал воздух для горения. К тому же хотелось чуть бОльшую дверцу для закладки дров и другую поверхность под камни — на медиану кирпичи из талькохлорита садились внатяг. В дверцу медианы я врезал заслонку для регулирования подачи воздуха, но как оказалось позже, сама дверца медианы не обеспечивает плотность и воздух все равно поступает в больших количествах — была задумка сделать печь длительного горения.
По итогу хотелось:
1. Другой, более эффективный конструктив топочной камеры
2. Большую дверь для закладки дров
3. Широкую верхнюю поверхность на печи для закладки камней
4. Возможность использования печи в режиме длительного горения для зимних ночевок
5. Большую топочную камеру
6. Обязательно печь из нормального металла, а не из 0,8
Сел, переработал чертежи, изменил конструктив топки, экранов, нарисовал новую заслонку, дверь, облазил еще несколько раз медиану, проверил 10 раз чертежи и отдал на лазерную резку и гибку.

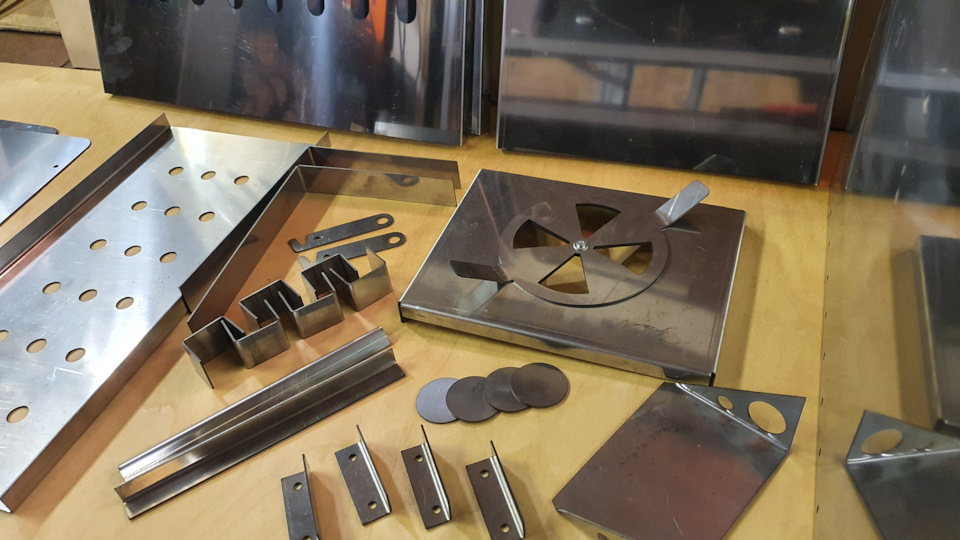

Отвез металл и стал ждать. Делал сразу две печи параллельно — себе и другу. Через неделю забрал готовые комплекты для сварки.
Все проверил, размеры все сошлись, все отлично! Приступил к сборке и сварке. Так как появился полуавтомат в гараже, варить уже решил нержавеющей проволокой. Быстрее и проше, нежели электродуговой, с меньшим выхлопом от электродов.

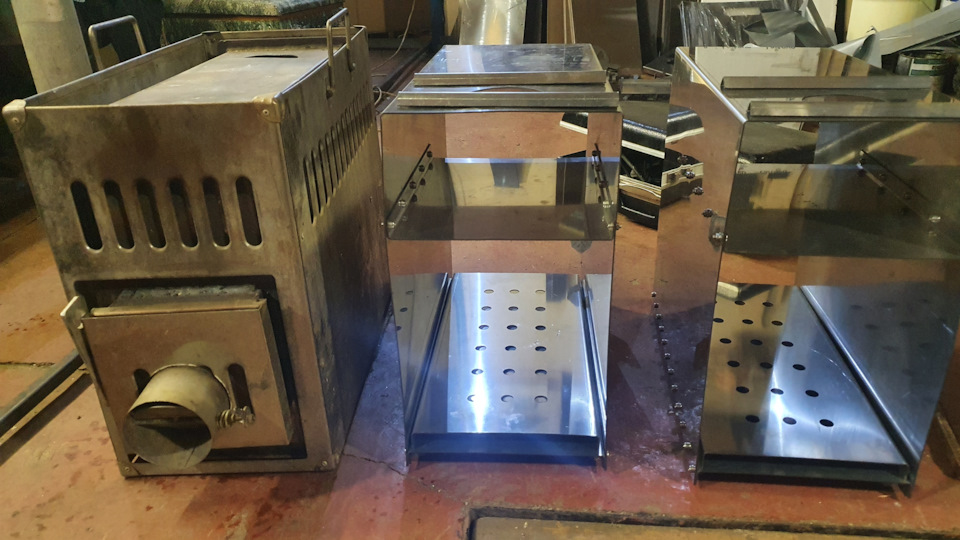

Дно топочной камеры и перегородки внутри собрал на нержавеющих винтах, шайбах и гайках. Данное решение уже зарекомендовало себя на предыдущей модели — отлично держит тепловую нагрузку, быстро собирается. Здесь же на фото видно, что при горении теперь в новой моделе горение происходит по всей длине топки, разворачивается на 180 градусов и уходит в дымоход. Практика после это подтвердила.
Переднюю и заднюю стенки приварил.
Все ножки и их крепления сделал тоже съемными, так как на бушной медиане они приржавели наглухо (снять не смог). Они довольно неудачно выполнены на медиане и приварены снаружи печи, вся вода, подаваемая на печь во время бани стекает в резьбу, ржавеет на протяжении нескольких лет и перестает функционировать.
Долго думал как сделать петлю двери — чтобы тоже была нержавейка, обеспечивала хорошую жесткость, не люфтила — так родилась петля:

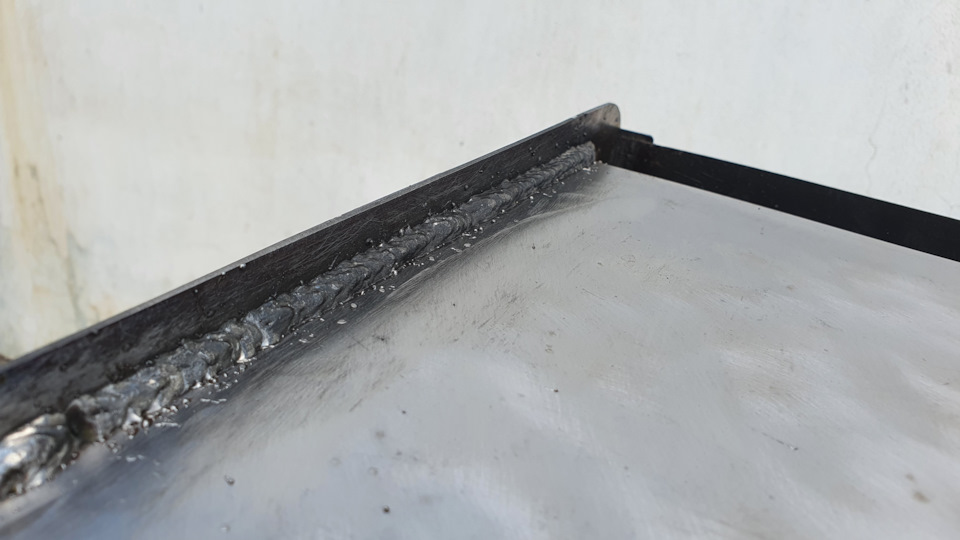

После зачистки щеткой шов вполне неплохо выглядит:

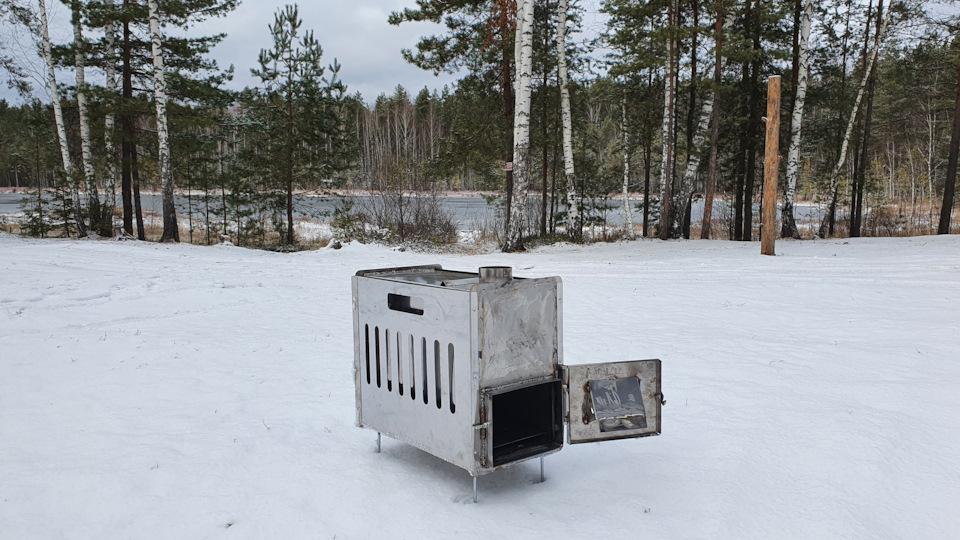

Окно топки посадил вровень в дном, чтобы было проще выметать золу и угли:

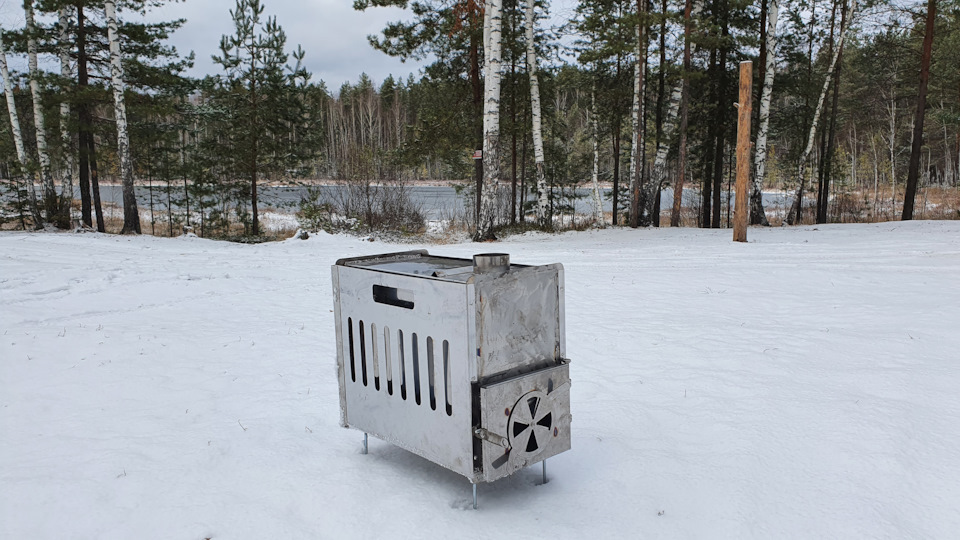

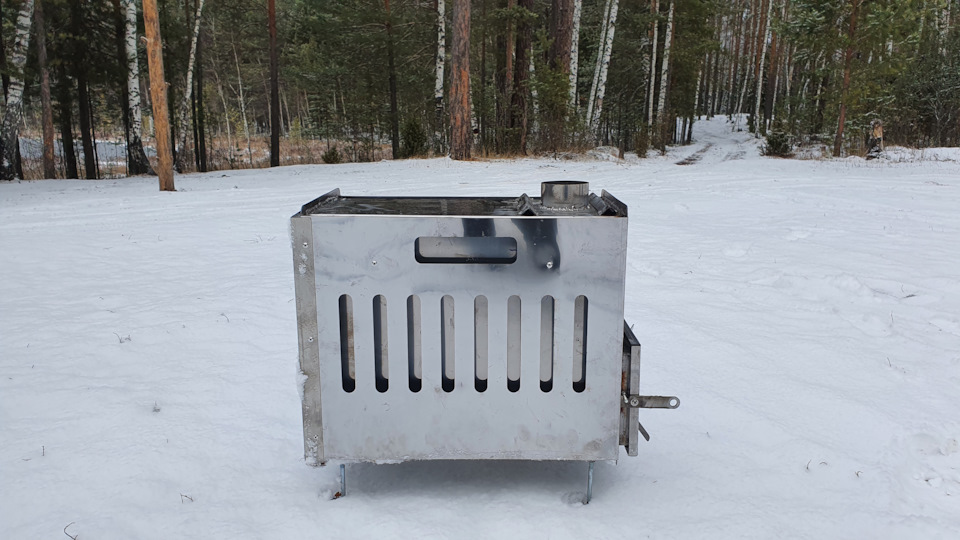

Патрубок под дымоход загнул на вальцах и вварил. Добавил на верхней поверхности уголок для противостоянию тепловым деформациям. Затем приклепал экраны от инфракрасного тепла и печь готова.

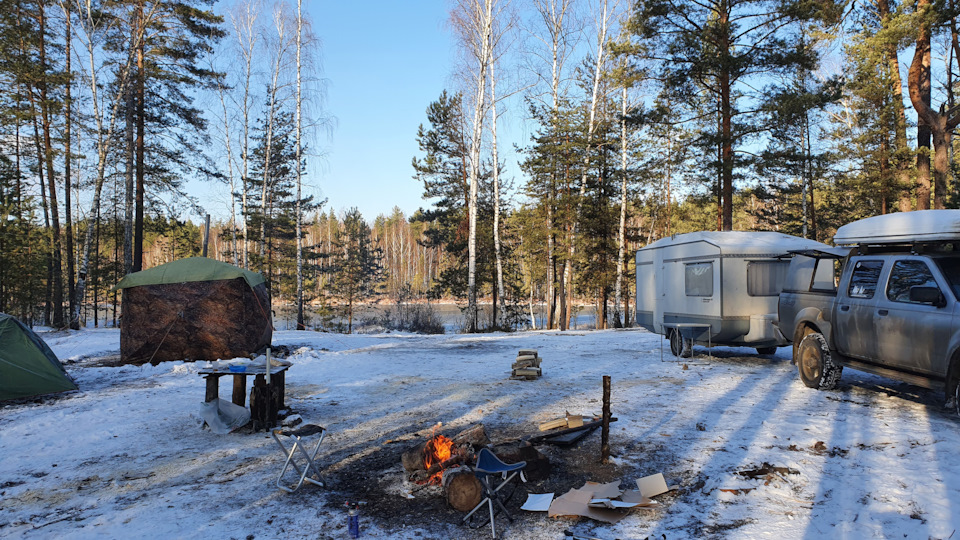

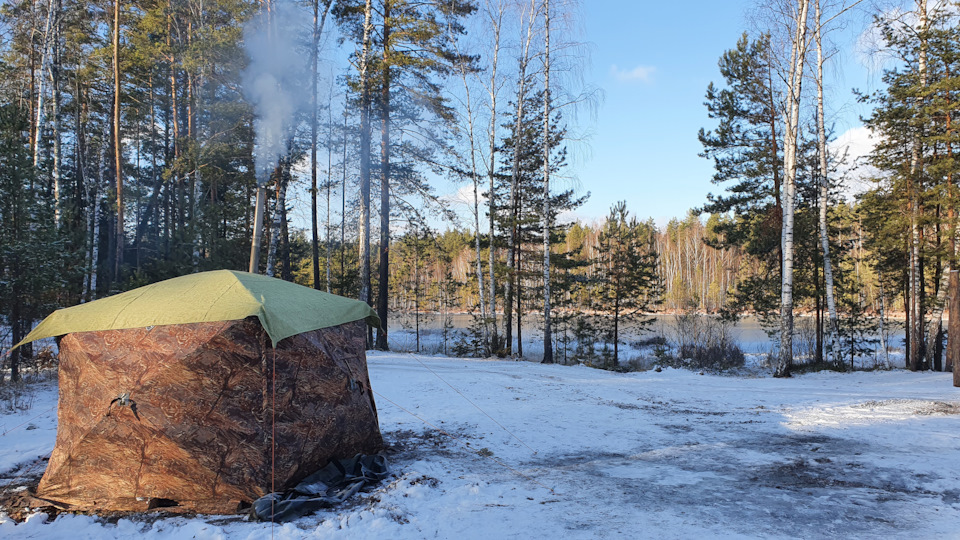

Поехали испытывать в качестве банной в минус 10. К этому моменту я уже несколько месяцев как избавился от однослойной мобибы, которая никак не держит тепло и долго собирается и разжился двойным кубом, который собирается в полминуты и отлично держит тепло:
Для подстраховки конечно взял прицеп ))
Ранее уже выезжал с кубом и старой медианой в качестве бани, до плюс 5 градусов — было неплохо, но хотелось бы пожарче. Начали растапливать печь, сделали прорубь для забора воды — для обливаний и поддавания. Вода в озере уже схватилась и можно кататься на коньках:

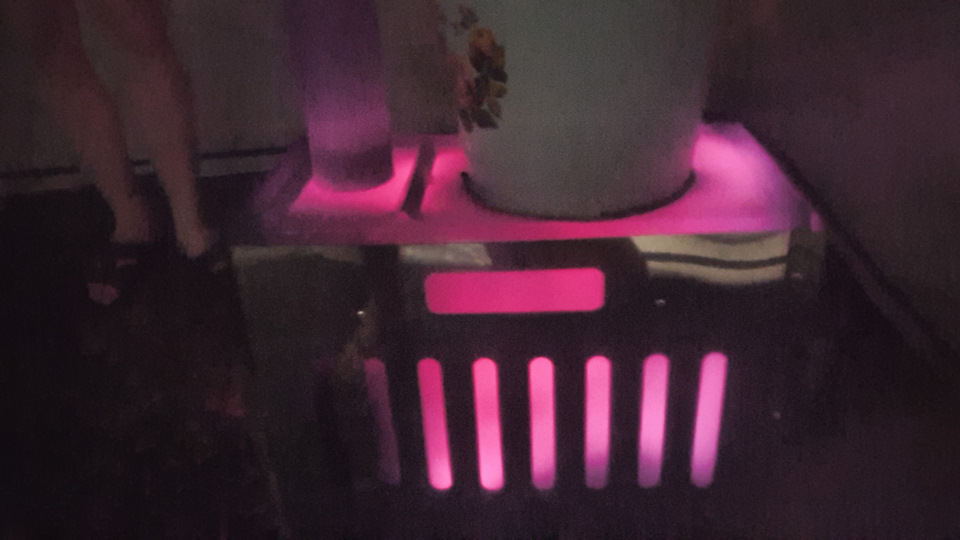

Топится печь, нержавейка меняет свой цвет:
Сказать что был удивлен — ничего не сказать. На обычных дровах с леса в минус 10 растопили баню так, что долго внутри не усидеть, плюс еще есть запас по мощности. Снег под палаткой весь растаял, от земли под вечер даже не тянет холодом. Кто то даже успевал добежать до проруби окунуться. После такой бани в минус 10 можно свободно проветриться у костра в халате минут 5, попить горячего чая и снова зайти греться. Печь получилась супер! Мощная, добротная, долговечная, при этом по весу уложился в 20кг с запасом. Результатом крайне доволен!
А на этом фото можно видеть как печь кочегарится на обычных дровах с леса:
и для полноты публикации видео ролик того дня:
Также удалось проверить печь в режиме длительного горения. Так как спим мы обычно в палатках на крышах, а воду и продукты в минус 10 на улице куда то девать надо, чтобы не заморозить — заносим все в палатку, закладываем полную топку дров и полностью закрываем заслонку. За счет того, что дверь к топке имеет идеальное прилегание — воздух на горение регулируется полностью заслонкой. На оси вращения между заслонкой и дверцей стоит шайба, обеспечивающая небольшой зазор между ними. Этого зазора хватает при полностью закрытой заслонке примерно на 6 часов горения полной топки. К утру в палатке не мерзнет даже вода в ведрах, которые всегда стоят внутри на земле. В палатке сохраняется плюсовая температура.
"
